Электромиограф Синапсис (конфигурация с вызванными потенциалами)

На данный момент не производится, предлагаем рассмотреть:

Четырехканальный полнофункциональный электромиограф (миограф) «Синапсис» по всем своим прикладным и техническим характеристикам превосходит, либо не уступает известным российским и большинству зарубежных аналогов. Миограф обладает следующими преимуществами:


питание миографа от интерфейса USB компьютера или ноутбука, что позволяет использовать электромиограф в любых условиях, даже там, где нет источника 220 В;
использование 24-х битного АЦП, что позволяет различать компоненты сигнала в диапазоне амплитуд от 0,1 мкВ до 200 мВ;
полоса пропускания от 0 до 10 000 Гц при частоте дискретизации 40 000 отсчетов в секунду по каждому каналу, что является важнейшим показателем высококачественной регистрации электромиограммы;
32 разряда данных на каждый цифровой отсчет – соответствие последним техническим достижениям микропроцессорной техники;
контроль качества наложения электродов в реальном времени;
полное цифровое управление всеми параметрами прибора;
небольшие габариты;
встроенные блоки управления световым, звуковым, электрическим стимуляторами, а также монитором для шахматного паттерна;
широкий спектр медицинских методик, позволяющий провести как стандартный, так и углубленный электромиографический анализ;
методики регистрации и обработки зрительных, акустических, соматосенсорных и когнитивных вызванных потенциалов.


Области применения

Неврология общая и детская;
Нейрохирургия;
Травматология и ортопедия;
Спортивная медицина;
Нейрофизиологические исследования.

  Как дополнительный метод в:


Эндокринологии;
Ревматологии;
Реабилитологии;
Профессиональной медицине и
врачебно-трудовой экспертизе.



Назначение и возможности
Электромиограф (электронейромиографический анализатор, миограф, нейромиограф) «Синапсис» предназначен для проведения рутинных и углубленных исследований биоэлектрической активности мышц и нервных структур. Электромиограф подключается к персональному компьютеру по интерфейсу USB, от него же и получает питание (не требует сети 220В). Это позволяет использовать прибор не только в стационаре, но и в полевых условиях в составе с ноутбуком (от аккумуляторов которого и будет питаться вся система). Взаимодействие с электромиографом осуществляется с помощью специализированного программного обеспечения.
Основой для работы электромиографа является комплексная медицинская методология электромиографии с полным набором методик по стимуляционным методикам (другие названия электронейромиография, миография, нейромиография) и исследование вызванных потенциалов головного мозга. Запись производится по одному, двум или четырем стандартным отведениям, в реальном времени, в режиме мониторинга с возможностью изменения диапазонов по чувствительности, развертке, параметров фильтров, параметров стимуляции, громкости озвучивания электромиограммы. Для регистрации вызванных потенциалов электромиограф (миограф) имеет специальный объединенный вход и специальный кабель с электродами для крепления на голове. Все действия специалиста в процессе работы автоматизированы (везде применяются алгоритмы автоматического обнаружения интересующих сигналов, автоматической расстановки маркеров, автоматического расчета параметров и т.д.). Таким образом, работа с системой в значительной степени облегчается. Регистрация производится либо накожными, либо игольчатыми электродами. В базу данных введены нормативные параметры, осуществляется их автоматический сравнительный анализ с реально получаемыми данными. По данным записям формируется расчетная таблица основных параметров. Распечатка сигнала может реализовываться по любым выбранным участкам. В базу данных сохраняются как записанные сигналы, так и все рассчитываемые параметры, графики, гистограммы. Имеется возможность редактирования полученных результатов при их чтении из базы данных. Наличие следующих методик:

анализ интерференционной, спонтанной, интегральной электромиограммы;
турн-амплитудный и спектральный анализ;
анализ потенциалов двигательных единиц;
анализ жевательных мышц при сжатии челюстей;
анализ жевательных мышц при жевании;
анализ мимических мышц;
анализ мигательного рефлекса;
расчет скорости проведения импульсов по двигательным (проксимальным и дистальным участкам) и чувствительным нервам;
определение характеристик F-волны;
анализ H-рефлекса, мигательного рефлекса;
анализ декремента М-ответа на ритмическую стимуляцию и тетанизацию;
анализ реципрокности;
зрительные, акустические, соматосенсорные и когнитивные вызванные потенциалы.



Программное обеспечение
Программное обеспечение электромиографа «Синапсис» рассчитано на работу под управлением операционной системы не ниже Windows 7. Главная отличительная особенность программного обеспечения заключается в удобстве и простоте его использования. Для работы с ним не требуется дополнительных навыков кроме умения работать за компьютером в качестве пользователя. Главное окно программы для электромиографа выполнено аналогично рабочему столу операционной системы Windows. Из него доступны следующие режимы:

база данных пациентов;
окно выбора методики обследования;
описание на программное обеспечение;
контактная информация.

База данных необходима для ввода и хранения информации о пациентах, а также результатов проведения обследования. Имеется возможность сортировки пациентов по группам, встроенная система формирования отчетной формы по результатам обследования, печать результатов.
В окне обследования выбирается необходимая из доступного списка методика. Каждой методике соответствует своя программа, которая представляет собой окно регистрации сигнала с рядом специализированной информации (параметрами электромиографа, расчетными значениями, графиками, гистограммами). Ход проведения методик обуславливается медицинскими требованиями к ним. Взаимодействие с программами осуществляется с помощью дружественного, легкого в понимании и работе интерфейса. Фактически, исследователь может быть полностью сконцентрирован на обследовании пациента, а не на поиске той или иной кнопки или пункта меню. При этом каждая методика может быть настроена «под пользователя», т.е. все цвета, расположения окон, перечень рассчитываемых параметров могут меняться в зависимости от пожеланий исследователя.




Комплектация системы

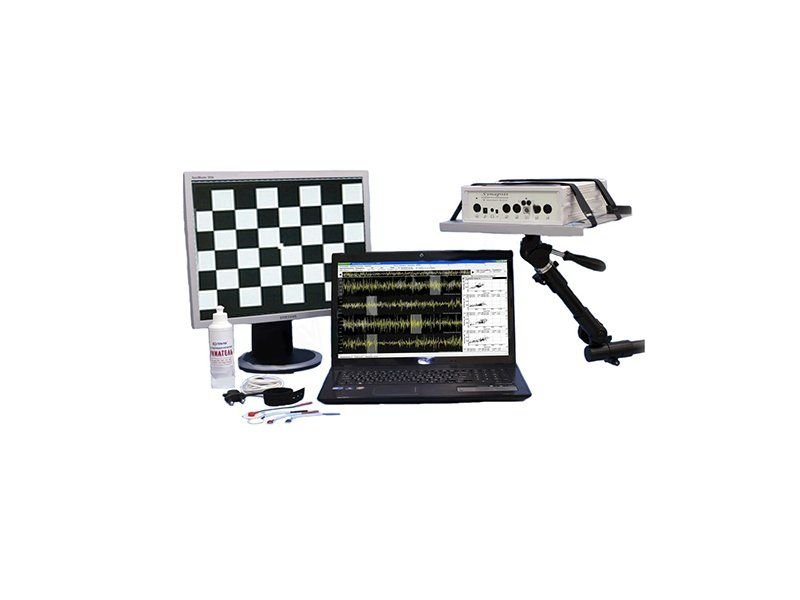

Электромиографическая система в конфигурации с вызванными потенциалами состоит из следующих принципиальных частей:

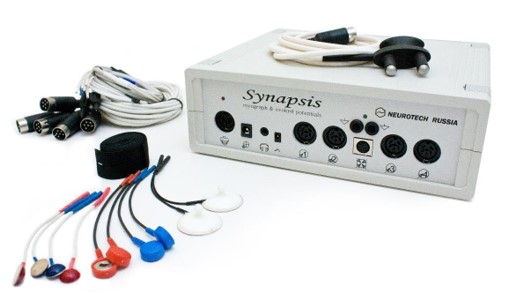

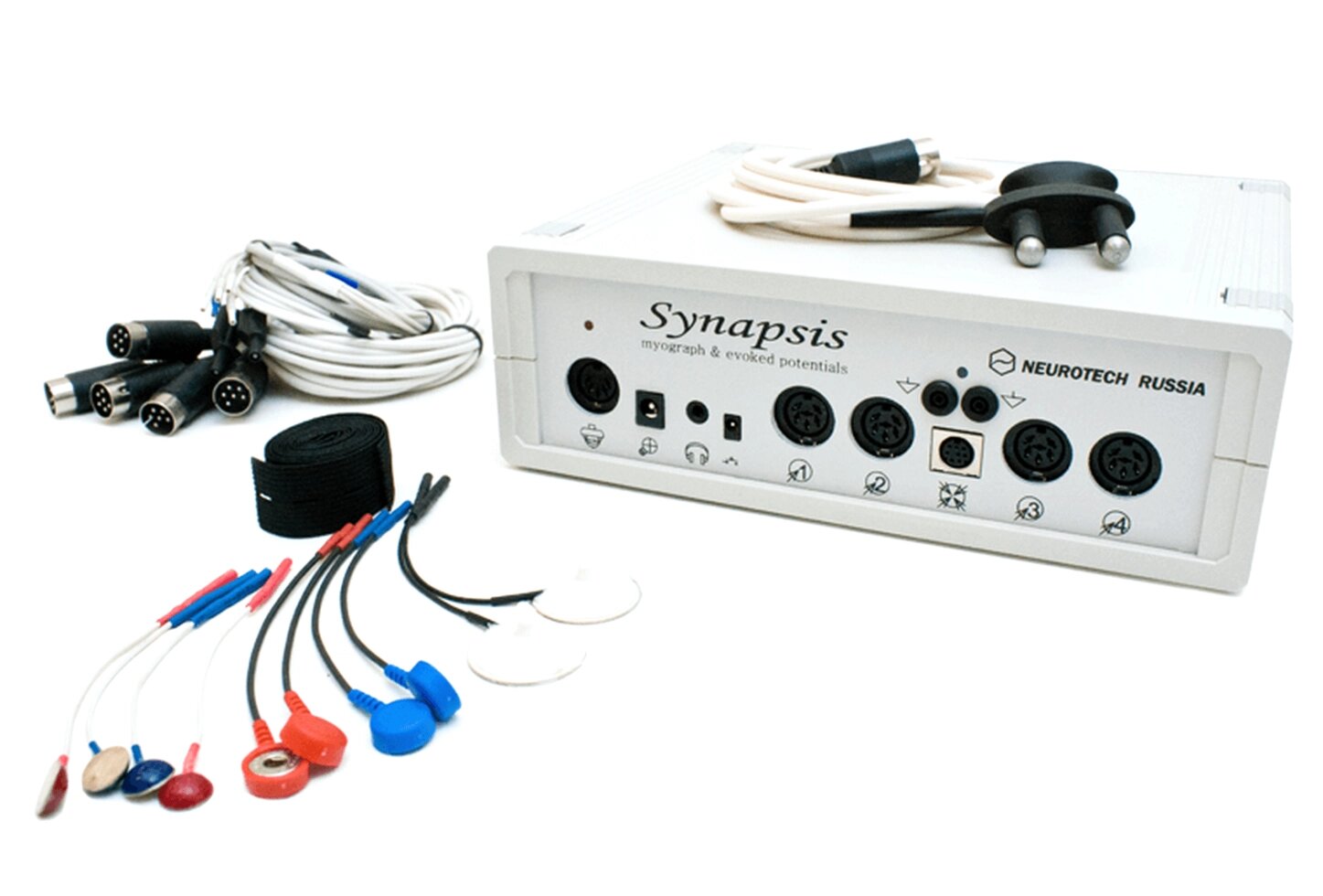

прибор электромиограф (миограф), включающий 4-х канальный усилитель биопотенциалов мышечной активности, цифровой блок, блоки управления световым, звуковым, электрическим стимулятором, а также дополнительным монитором для шахматного паттерна, выполненные в одном корпусе;


комплект электромиографических электродов (накожные);


комплект электромиографических электродов (игольчатые - электроды производства Alpine bioMed, Дания);


комплект электромиографических электродов (стимуляционные);


акустическая система для звуковой стимуляции (наушники);


светодиодные очки для световой стимуляции;


дополнительный монитор для шахматного паттерна;


комплект специальных кабелей и электродов для регистрации вызванных потенциалов (в комплекте идет паста Ten20 и абразивный гель для подготовки кожи);


специализированная подставка под прибор;


программное обеспечение, обеспечивающее визуализацию, запись и хранение сигналов в базе данных, математический анализ и формирование отчетных форм, разработанное для работы под управлением операционной системы WINDOWS (не ниже Windows 7);



Для функционирования системы требуется персональный компьютер или ноутбук следующей конфигурации:

Процессор с тактовой частотой не ниже 2 ГГц и количеством ядер не менее двух.(Рекомендуется процессор Intel i5)
Оперативная память — не менее 2 Гб.
Дискретная (внешняя) видеокарта с объемом памяти не менее 512 Мб.
Объём жесткого диска не менее 500 Гб .
Монитор или экран ноутбука с разрешением не менее 1024 пикселей по горизонтали и не менее 768 пикселей по вертикали.
Операционная система не ниже Windows 7.
Текстовый редактор не ниже MS Word 2007, для редактирования отчётов (не обязательно)
Принтер, для печати отчётов (не обязательно)
Наличие динамиков
Рабочая программа для всех приборов поставляется на диске DVD-ROM, поэтому обязательно наличие DVD-привода.
Компьютер должен иметь два свободных USB-порта для подключения электромиографической системы.

Система может устанавливаться на компьютер заказчика, но рекомендуется поставка системы с компьютером и принтером.


Технические характеристики


Электромиограф


Количество каналов
4


Рабочая полоса частот усилителя (на уровне -3 дБ)
0 – 10 кГц


Частота дискретизации по каждому из каналов
40 кГц


Среднеквадратическое значение шума, приведенное ко входу
Не более 6 мкВ


Диапазон амплитуд измеряемых сигналов
0,1 мкВ – 200 мВ


Динамический диапазон АЦП
100 дБ


Разрядность АЦП
24


Нижняя граница полосы пропускания
0 – 1 кГц


Верхняя граница полосы пропускания
1 Гц – 10 кГц


Дополнительные режекторные фильтры на частоты
50 Гц, 100 Гц, 150 Гц,
200 Гц, 250 Гц


Устойчивость к электростатическим разрядам
15 кВ


Питание
+5 В (от интерфейса USB ПК)


Габариты
225 х 220 x 72 мм


Электростимулятор


Тип электростимулятора
Токовый


Амплитуда импульсов тока
0 -100 мА


Шаг управления амплитудой тока
1 мА


Длительность импульсов тока
10 мкс – 1 мс


Шаг управления длительности импульсов
10 мкс


Серии импульсов
До 50 раз в секунду






Технические характеристики стимуляторов для вызванных потенциалов:


Звуковой стимулятор


Диапазон громкости
0 – 120 дБ


Шаг управления громкостью
1 дБ


Режимы стимулятора
Сжатие, разрежение, попеременно


Каналы стимуляции
Левая сторона, правая сторона, обе стороны


Длительность импульса
50 - 1000 мкс


Световой стимулятор


Тип стимулятора
Светодиодный


Длительность импульса
0.1 мс – 500 мс


Диапазон яркости
1 - 100 %


Шаг изменения яркости
1%


Видеостимулятор «шахматный паттерн»


Интерфейс
Стандартный D-Sub


Наборы полей
4x3, 8x6, 16x12, 32x24, 64x48


Регулировка яркости
1 - 100 %


Режимы изображения
Шахматная доска, горизонтальные полосы, вертикальные полосы


Область отображения
